板式換熱器是熱換器的一種類型，主要是由一系列波紋形狀的金屬片疊裝而成的一種新型又高效的換熱器，器械內的各個板片組合形成了薄矩形通道，就這樣進行熱量交換，那么板式換熱器原理有哪些呢?板式與管殼式換熱器相比有哪些優勢呢?下面來看看吧。

板式換熱器原理有哪些一：結構原理

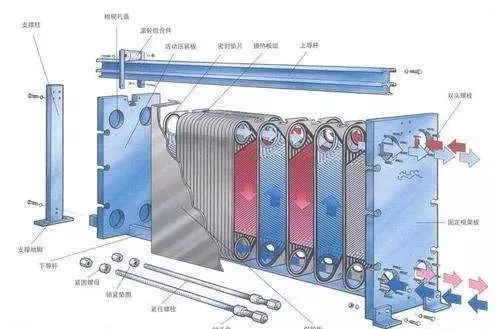

板式換熱器的結構原理是結構上的組合，是指按一定間隔將可拆卸的板式換熱器中的沖壓有波紋薄板通過墊片密封好，并且用特有的框架和壓緊螺旋重疊來壓緊，而板片和墊片的四個角孔就是流體的分配和匯集管道，能合理地將冷熱流體分開，通過板片進行熱交換。

板式換熱器原理有哪些二：工作原理
而板式換熱器的工作原理則是通過板片進行熱量交換，工作中的氣流在兩塊板片之間的通道中流過。中間的隔層板片將依次通過流道的冷熱流體分開，在此板片進行換熱交換。
板式換熱器原理原理就這兩種，熱換器除了板式熱換器還有管殼式熱換器，與此相比，有很多優勢之處，所以受到更多人的選擇，那么都有哪些優勢呢：
1、傳熱系數高
板式換熱器是由不同的波紋板相互倒置才組合成的流道，，所以流體通過管道時的傳熱系數會(huì )更高，是管殼式的3至5倍。
2、對數平均溫差大，末端溫差小
管殼式換熱器中的流體是錯流流動，平均溫差系數小，而板式換熱器是并流或逆流方式，使得末端溫差小，對水換熱可低于1℃。
3、占地面積小
板式換熱器結構緊湊，體積內的熱換器是管殼式的2至5倍，占地面積會(huì )比管殼式換熱器小上不少
4、容易改變換熱面積或流程組合
只要增加或減少幾張板，就能相應的改變換熱面積，改變板片排列就可重新組合流程。
5、重量輕
板式的板片厚度是0.4-0.8mm左右，而管殼式的厚度為2.0-2.5mm左右，所以也就比之輕非常多了。
6、價格低
相同材料和同等換熱面積的兩種熱換器相比，板式比管殼式價格低了一半左右。
小結：以上就是關于板式換熱器原理有哪些以及與管殼式換熱器對比更有優勢之處的介紹，板式換熱器的機構非常緊湊，占地面積也是很小的，效率更好，所以選擇換熱器的話，還是板式的更有優勢。
