螺桿空壓機吸氣系統主要由空氣濾清器和進氣控制閥組成?？諝鉃V清器的作用是，濾掉空氣中的雜質，保證潔凈的空氣進入壓縮機。



進氣閥能自動根據用氣量的大小調節壓縮機的進氣量，做到供求平衡、節約能源。并且在機組啟動時，能關閉進氣閥門，做到減荷啟動，在機組停機時，關閉進氣閥門，防止分離器中的壓縮空氣和潤滑油反沖，從進氣口噴出。

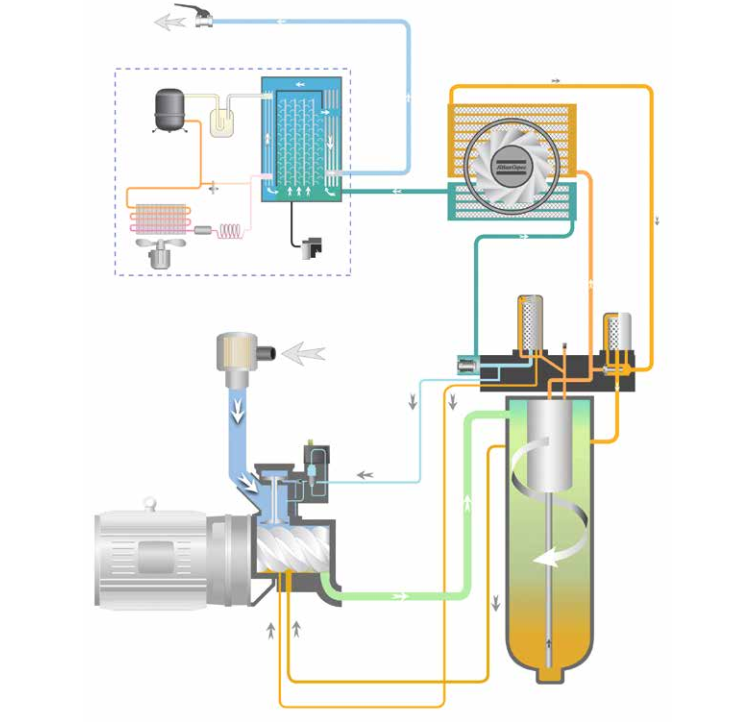

排氣系統主要由油氣分離器、最小壓力閥、安全閥、放空閥、后冷卻器、疏水閥和連接管路組成，它們和吸氣系統、主機共同構成氣管路系統。



經油氣分離后的壓縮空氣通過最小壓力閥、后冷卻器和疏水閥，然后進入空壓機組的一級氣缸。



最小壓力閥位于油氣分離器的頂蓋上，它的作用是確保油氣分離中的壓力不低于0.35MPa，使潤滑油能夠在系統中正常流動。



自動放空閥位于進氣閥的旁邊，當壓縮機卸載或停機時，放空閥便自動打開，放氣卸壓。



油氣分離器上設有安全閥。當分離器內的壓力超過設定值時，安全閥便會(huì )自動打開，迅速卸壓，確保機組安全。





油管路系統由主機、油氣分離器、溫控閥、油過濾器及連接管路組成。油氣分離器中的潤滑油在壓力下經溫控閥或直接統經油過濾器（油溫低）或部分直至全部經油冷卻器再流過油過濾器進入主要工作腔和軸承部位，參與吸入空氣的內部壓縮過程，并與壓縮空氣一起排出機體，進入油氣分離器，完成潤滑油的內部循環。





油氣分離器由壓蓋、濾芯、罐體、加油管、視油鏡等組成，其功能如下：



1初級分離



2下部為壓縮機的儲油罐，儲存潤滑油



3上部裝有濾芯，使油氣進一步分離



4穩壓作用
