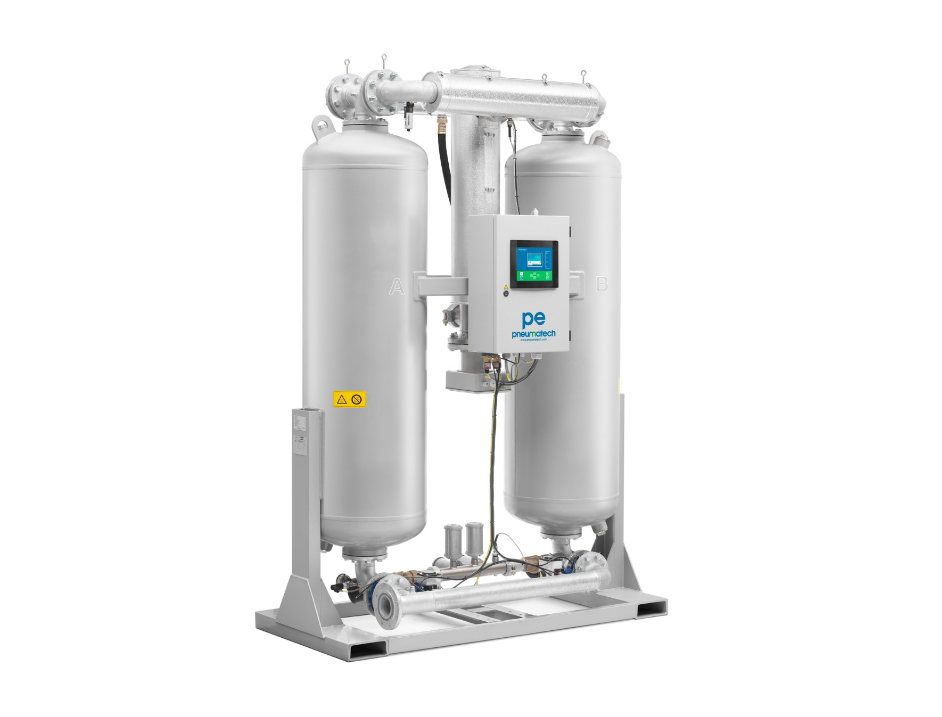

1、吸附罐



       吸附罐是一個裝有吸附劑的壓力容器。在吸附罐的入口和出口的開口處裝有擴散器，可使空氣均勻散布于吸附罐的橫斷面內。擴散器是裝在吸附罐入口和出口處的網狀過濾器。



       設備下部的氣體擴散網焊接在吸附罐內。



       2、 吸附劑



       在干燥機內吸附劑用于去除水份。



       氣體的干燥是水分子在吸附劑巨大的內表面作物理粘著來完成的。吸附式干燥機一般采用硅膠，活性氧化鋁、分子篩作為干燥劑。



       硅膠——較易受水份潮解。通常用于壓力露點為-20℃。



       活性氧化鋁——吸附性能很強、很穩定，遇到水份不潮解，且具有高抗碎強度和抗磨蝕性，適用范圍較廣。通常用于壓力露點為-40℃。



       分子篩——由于在相對濕度20%以下有較好的干燥性能，常常作為深度干燥的干燥劑。通常用于壓力露點為-70℃。



       我司采用的吸附劑材料為活性氧化鋁或分子篩，增加了運行的可靠性，相對于其他許多吸附劑其優點如下：



       1）進入的水份對它無影響（耐水性）



       2）高效磨擦性



       3）保持高的吸水能力



       3、 開關切換裝置



       吸附罐的開關切換是通過安裝在管路上的四個氣動執行閥來完成的。氣動執行閥是由雙活塞元件氣動機構進行操作。氣動驅動機構由兩位四通電磁閥作控制。



       再生空氣是通過安裝在排氣管上的兩個氣動執行閥排放的，氣動執行閥是由雙活塞元件氣動機構進行操作。氣動驅動機構由兩位四通電磁閥作控制。



       5、 消音器



       消音器安裝在排氣管的尾部，以降低吸附罐的再生氣排氣噪音。



       6、 電氣控制器



       再生吸附式干燥機控制器是采用PIC單片機技術研制的專用定時控制器。它能按用戶設定的延時時間控制吸附式干燥機A、B兩塔的吸附和再生工作，操作簡單，工作可靠，顯示直觀明了。F型控制器可加裝環境溫度檢測裝置，當氣溫降至零度左右時能自動接通加熱裝置。并在溫度升至25℃～30℃時停止加熱。G型控制器增加了遠程控制的功能，可在本地控制和遠程控制間切換.控制器有前開門和后開門兩種機箱，外形美觀大方。



       7、加熱器（微熱再生）



       對壓縮空氣進行加熱裝置，僅適用于微熱再生吸附式干燥機。
